Speck Rückspülarmatur Badu OmniTronic R41 mit 1 1/2" (ca. 50 mm) Anschlüssen
Sandfilteranlagen müssen in regelmäßigen Abständen rückgespült werden, damit die Schmutzpartikel entfernt werden können. Die OmniTronic arbeitet vollautomatisch und effektiv.
Durch eine eigene Stromversorgung, läuft die Poolpumpe auch dann, wenn sie durch die externe Filtersteuerung abgeschaltet ist. Ein Mikroprozessor übernimmt die Programmsteuerung (Umstellung in die Positionen Rückspülen, Klarspülen und Ansteuerung der Filterpumpe).
Wichtig ist, dass Ihre Poolpumpe nur in Abhängigkeit der Badu Omnitronic laufen kann. Das heißt, die Ansteuerung der Poolpumpe muss über die Badu Omnitronic erfolgen.
Sie benötigt eine eigene Stromversorgung. Die Stromversorgung kann mit dem beleuchteten Ein-/Ausschalter auch ein- und ausgeschaltet werden.
Ein potenzialfreier Kontakt mit max. 4 Amp. bei 250 Volt induktiver Last kann wahlweise für die Position "Filtern", "Rückspülen", "Klarspülen" oder "Zwangsansteuerung" verwendet werden. Eine automatische NIveauregelung ist erforderlich (z.B. die Badu BNR 55 oder BNR 200 mit Magnetventil)
Im Lieferumfang sind 2 Stöpseln bereits enthalten, womit Sie dann die nicht benötigten Anschlüsse schließen können.
Wirkungsweise der Rückspülautomatik:
Die integrierte digitale Zeitschaltuhr startet den Rückspülvorgand automatisch, nach den Vorgaben des intervall- oder zeitgesteuerten Programms. Über die OmniTronic können auch die Filterzeiten automatisch gesteuert werden. Des Weiteren ist eine automatische Wasser Niveauregulierung in der OmniTronic installiert. Die Niveauregulierung kann mit den optional erhältlichen Niveausensor und dem Magnetventil genutzt werden. Ein optionales Akkupack stellt bei Stromausfall sicher, dass der Pool nicht leerläuft.
Leistungsmerkmale der OmniTronic:
Positionen der Steuerung Omnitronic
Optional erhältlich:
Geeignet ist die Rückspülsteuerung OmniTronic R41 nur bei Side Mount Sandfilterbehältern (das 6 Wege Ventil befindet sich seitlich am Kessel).
Speck Rückspülarmatur Badu OmniTronic R51 mit 2" Anschlüssen
Sandfilteranlagen müssen in regelmäßigen Abständen rückgespült werden, damit die Schmutzpartikel entfernt werden können. Die OmniTronic arbeitet vollautomatisch und effektiv.
Durch eine eigene Stromversorgung, läuft die Poolpumpe auch dann, wenn sie durch die externe Filtersteuerung abgeschaltet ist. Ein Mikroprozessor übernimmt die Programmsteuerung (Umstellung in die Positionen Rückspülen, Klarspülen und Ansteuerung der Filterpumpe).
Wichtig ist, dass Ihre Poolpumpe nur in Abhängigkeit der Badu Omnitronic laufen kann. Das heißt, die Ansteuerung der Poolpumpe muss über die Badu Omnitronic erfolgen.
Sie benötigt eine eigene Stromversorgung. Die Stromversorgung kann mit dem beleuchteten Ein-/Ausschalter auch ein- und ausgeschaltet werden.
Ein potenzialfreier Kontakt mit max. 4 Amp. bei 250 Volt induktiver Last kann wahlweise für die Position "Filtern", "Rückspülen", "Klarspülen" oder "Zwangsansteuerung" verwendet werden. Eine automatische NIveauregelung ist erforderlich (z.B. die Badu BNR 55 oder BNR 200 mit Magnetventil)
Im Lieferumfang sind 2 Stöpseln bereits enthalten, womit Sie dann die nicht benötigten Anschlüsse schließen können.
Wirkungsweise der Rückspülautomatik:
Die integrierte digitale Zeitschaltuhr startet den Rückspülvorgand automatisch, nach den Vorgaben des intervall- oder zeitgesteuerten Programms. Über die OmniTronic können auch die Filterzeiten automatisch gesteuert werden. Des Weiteren ist eine automatische Wasser Niveauregulierung in der OmniTronic installiert. Die Niveauregulierung kann mit den optional erhältlichen Niveausensor und dem Magnetventil genutzt werden. Ein optionales Akkupack stellt bei Stromausfall sicher, dass der Pool nicht leerläuft.
Leistungsmerkmale der OmniTronic:
Positionen der Steuerung Omnitronic
Optional erhältlich:
Die Rückspülsteuerung Omni Tronic R51 ist nur bei Side Mount Sandfilterbehältern geeignet (das 6 Wege Ventil befindet sich seitlich am Kessel).
Rückspülautomatik Easy 1001 230V
Die vollautomatische Praher Rückspül-Steuerung Aquastar Easy 1001 ist für fast alle Praher Top Mount und Side Mount Ventile mit 1 1/2" und 2" kompatibel, sodass Sie ohne großen Aufwand die Rückspülsteuerung in das vorhandene Filtersystem adaptieren können.
Entwickelt und empfohlen wird die Rückspülsteuerung für kleinere Swimmingpools.
Die Highlights der Rückspülung Aquastar Easy:
Achtung, die Abbildung zeigt die Rückspülautomatik Aquastar Easy 1001 inkl. Ventil. Das Ventil gehört nicht zum Lieferumfang.

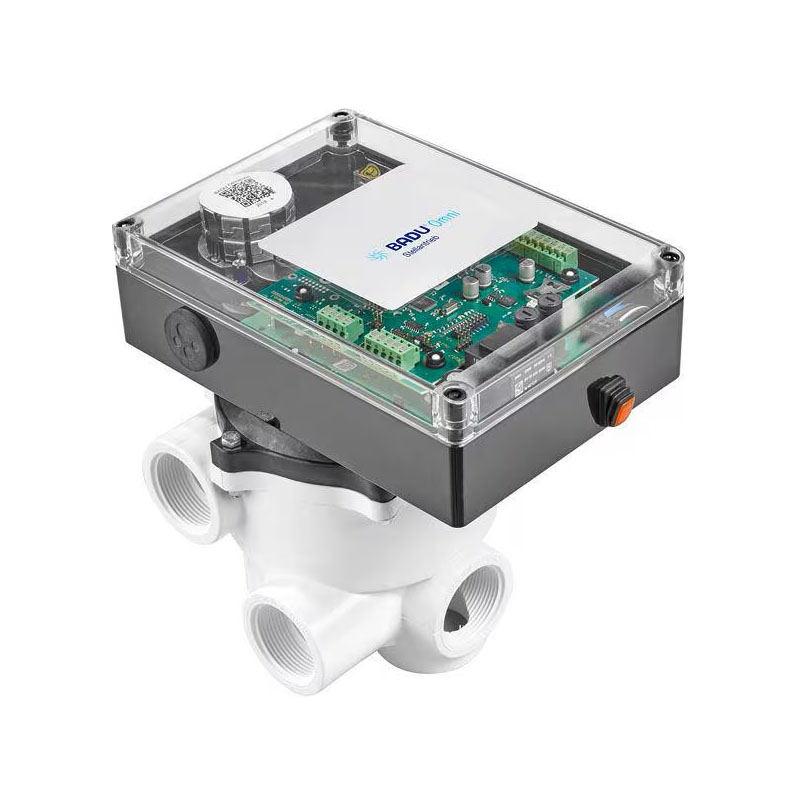

Speck Badu Omni Stellantrieb R41/3A die clevere Art einer automatischen Rückspülung
Jede Sandfilteranlage muss je nach Größe, Auslastung und Filtermedium in bestimmten Intervallen rückgespült werden. Der Qualitätsunterschied zwischen einem rückgespülten und nicht rückgespülten Sandfilter-Kessel ist nicht zu unterschätzen.
Damit Sie sich im Sommer voll und ganz um das Badevergnügen konzentrieren können, übernimmt das elektronische Speck Badu Stellventil Omni R41/3A das zuverlässige und zeitsparende Rückspülen.
Die Funktion vom Omni Stellantrieb
Für das Bedienen des Omni Stellantriebs benötigen Sie eine externe Steuerung, oder andere entfernte Schalter. Die geben nämlich dem Omni Stellantrieb vor, in welche Stellung diese ihren Ventilsatz bewegen muss.Da die externe Steuerung die Poolpumpe nur einschalten darf, wenn der Speck BADU Omni Stellantrieb eine der 6 Stellungen erreicht hat, kann der übliche Freigabekontakt z1-z2 abgefragt werden. Die externe Steuerung kann die Stellungswahl vorgeben, entweder über potenzialfreie Eingänge oder über 230 V Eingänge des BADU Omni Stellantriebes. Alle 6 Stellungen des Ventils können problemlos angefahren werden.
Lieferumfang:
technische Daten von der Omni 41/3A
Schaltfunktion:
Einbauhinweise:
Nicht tiefer als 3 Meter unter dem Wasserspiegel einbauen. Kanalleitung als Schleife über den Wasserspiegel hochführen. Falls das nicht möglich ist, ein federbelastetes Rückschlagventil in die Kanalleitung einbauen.Ständige Stromversorgung ist erforderlich.
Die Rückspülsteuerung Omni Stellantrieb ist nur bei Side Mount Sandfilterbehältern geeignet (das 6 Wege Ventil befindet sich seitlich am Kessel).
Speck Badu Omni Stellantrieb R51/3A die clevere Art einer automatischen Rückspülung
Jede Sandfilteranlage muss je nach Größe, Auslastung und Filtermedium in bestimmten Intervallen rückgespült werden. Der Qualitätsunterschied zwischen einem rückgespülten und nicht rückgespülten Sandfilter-Kessel ist nicht zu unterschätzen.
Damit Sie sich im Sommer voll und ganz um das Badevergnügen konzentrieren können, übernimmt das elektronische Speck Badu Stellventil Omni R51/3A das zuverlässige und zeitsparende Rückspülen.
Die Funktion vom Omni Stellantrieb
Für das Bedienen des Omni Stellantriebs benötigen Sie eine externe Steuerung, oder andere entfernte Schalter. Die geben nämlich dem Omni Stellantrieb vor, in welche Stellung diese ihren Ventilsatz bewegen muss.Da die externe Steuerung die Poolpumpe nur einschalten darf, wenn der Speck BADU Omni Stellantrieb eine der 6 Stellungen erreicht hat, kann der übliche Freigabekontakt z1-z2 abgefragt werden. Die externe Steuerung kann die Stellungswahl vorgeben, entweder über potenzialfreie Eingänge oder über 230 V Eingänge des BADU Omni Stellantriebes. Alle 6 Stellungen des Ventils können problemlos angefahren werden.
Lieferumfang:
technische Daten von der Omni 51/3A
Schaltfunktion:
Einbauhinweise:
Nicht tiefer als 3 Meter unter dem Wasserspiegel einbauen. Kanalleitung als Schleife über den Wasserspiegel hochführen. Falls das nicht möglich ist, ein federbelastetes Rückschlagventil in die Kanalleitung einbauen.Ständige Stromversorgung ist erforderlich.
Die Rückspülsteuerung Omni Stellantrieb ist nur bei Side Mount Sandfilterbehältern geeignet (das 6 Wege Ventil befindet sich seitlich am Kessel).
Speck Badu Easy Tronic mit Badu Mat R 41/3A vollautomatische Rückspülsteuerung
Die Rückspülsteuerung Badu EasyTronic wird nicht mehr hergestellt. Alternativ empfehlen wir die Badu Omnitronic R41
Sandfilteranlagen müssen in regelmäßigen Abständen rückgespült werden, um abgefilterte Verunreinigungen in den Abwasserkanal zu leiten. Die vollautomatisch arbeitende Rücksülsteuerung nimmt Ihnen diese wichtige Aufgabe zuverlässig ab!
Ein Mikroprozessor übernimmt die Programmsteuerung der vollautomatischen Rückspülung in einem Rhytmus von 7 Tagen.
Die Badu PressureTronic bringt ein zusätzliches Sicherheitsplus: Ein integrierter Drucksensor löst bei starker Verschmutzung eine zusätzliche Rückspülung aus.
Die Badu Easytronic kann einzeln, oder in Kombination mit einer Filtersteuerung betrieben werden. Wichtig ist, dass die Poolpumpe nur in Abhängigkeit der Badu Easytronic laufen kann, d.h. die Ansteuerung der Poolpumpe/Schütz muss über die Badu Easytronic erfolgen.
technische Daten
Wichtig: Der Anschluss der Badu EasyTronic muss gemäß dem Anschluss-Schema erfolgen. Geeignet ist die Rückspülsteuerung nur bei Side Mount Sandfilterbehältern (das 6 Wege Ventil befindet sich seitlich am Kessel).
Speck Badu Easy Tronic mit Badu Mat R 51/3A vollautomatische Rückspülsteuerung
Die Rückspülsteuerung Badu EasyTronic wird nicht mehr hergestellt. Alternativ empfehlen wir die Badu Omnitronic R51 2"
Sandfilteranlagen müssen in regelmäßigen Abständen rückgespült werden, um abgefilterte Verunreinigungen in den Abwasserkanal zu leiten. Die vollautomatisch arbeitende Rücksülsteuerung nimmt Ihnen diese wichtige Aufgabe zuverlässig ab!
Ein Mikroprozessor übernimmt die Programmsteuerung der vollautomatischen Rückspülung in einem Rhytmus von 7 Tagen.
Die Badu PressureTronic bringt ein zusätzliches Sicherheitsplus: Ein integrierter Drucksensor löst bei starker Verschmutzung eine zusätzliche Rückspülung aus.
Die Badu Easytronic kann einzeln, oder in Kombination mit einer Filtersteuerung betrieben werden. Wichtig ist, dass die Poolpumpe nur in Abhängigkeit der Badu Easytronic laufen kann, d.h. die Ansteuerung der Poolpumpe/Schütz muss über die Badu Easytronic erfolgen.
technische Daten
Wichtig: Der Anschluss der Badu EasyTronic muss gemäß dem Anschluss-Schema erfolgen. Geeignet ist die Rückspülsteuerung nur bei Side Mount Sandfilterbehältern (das 6 Wege Ventil befindet sich seitlich am Kessel).
